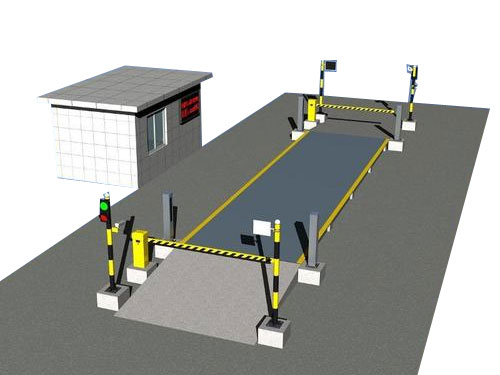

電子地磅秤（汽車衡）
所屬分類
電子地磅秤（汽車衡）
關鍵詞:重慶衡器|重慶平臺秤
產品咨詢電話：023-68854008
電子地磅秤（汽車衡）
產品描述
|
最大稱量 |
50t、60t、80t、100t、120t、150t、200t（可選） |
|
秤臺長度 |
10m-24m(可定制） |
|
秤臺寬度 |
3.0m、3.4m（可選） |
|
秤臺安全過載 |
≥125% F.S |
|
秤臺極限過載 |
≥150% F.S |
|
基礎形式 |
深基坑 |
|
精度等級 |
OIML C3級 |
|
稱量方式 |
靜態稱量 |
|
顯示分度值 |
10kg、20kg、50kg、100kg |
|
重復性誤差 |
±0.010% |
|
非線性誤差 |
±0.020% |
|
蠕變（30分鐘） |
±0.025% |
|
工作溫度范圍 |
-40oC~+70oC |
|
溫度補償范圍 |
-10℃~+40℃ |
|
傳輸距離 |
≤1200m |
|
傳感器安全過載 |
≥150% F.S |
|
傳感器極限過載 |
≥300 % F.S |
|
稱體結構形式 |
全鋼 |
|
稱體材質 |
Q235B或優于Q235B的其它合理材質 |
|
秤體強度（撓度） |
優于1/1000 |
|
設備限位裝置 |
有 |
|
防雷措施 |
防浪涌保護模塊+接地 |
|
稱重傳感器結構 |
柱式、不銹鋼焊接密封 |
|
數字稱重儀表結構 |
臺式，不銹鋼外殼，工業級 |
|
通訊接口 |
RS232/RS485 |
|
秤臺單元強度設計使用壽命 |
15年 |
|
電源 |
AC220V±10% 50HZ |
|
最大電流 |
50mA |
|
導線類型 |
標志屏蔽，26AWG,聚氯酯護套 |
|
環境防護等級 |
IP66/IP68(1m@100h)/IP69K |
一、配套電器威世VPG介紹
?。ㄒ唬┟绹榔髽I(yè)背景
美國威世（VISHAY）集團是Felix Zandman博士基于創新技術于1962年成立，總部位于美國賓夕法尼亞洲。自1985年以來，通過協同收購加速增長并專注于研發成為全球范圍內真正的廣泛戰略的戰略。整合了威世特洛芬肯（VishayTelefunken）、達勒（Dale）、思芬尼（Sfernice）、迪勞瑞（Draloric）、思碧 （Sprague）、威趨蒙（Vitramon）、硅尼克斯（Siliconix）、通用半導（GeneralSemiconductor）等國際品牌。今天的威世已經成為世界上最大的分立半導體和無源電子元件的制造商之一。
威世的元件實際上被應用于各種類型的電子儀器和電子設備中，包括工業、計算機、汽車、消費、通訊、軍事、航空以及醫療等各種領域。Vishay Precision Group生產基于電阻箔技術的傳感器。為應力測量，工業稱重和制造領域的多個成長中的市場提供垂直集成的產品和解決方案過程控制。 VPG是 Vishay Inter-technology的部分，直到2010年7月6日才從一家獨立的上市公司中分離出來。如今，全球幾乎所有主要電子產品制造商都在使用VPG組件。
威世測量集團（Vishay Measurements Groiip）有兩個運營部門:
一個是主要生產應變計、測量儀器、FhotoStress產品的威世微測量部門（Vishay Micro-Measurements）簡稱MM公司，另一個是主要生產測壓元件、稱量模塊、測量儀器和稱量系統的威世傳感器部門（Vishay Transducer）。
威世測量集團傳感器部門產品包括稱重傳感器，稱重模塊，儀表，和稱重系統。

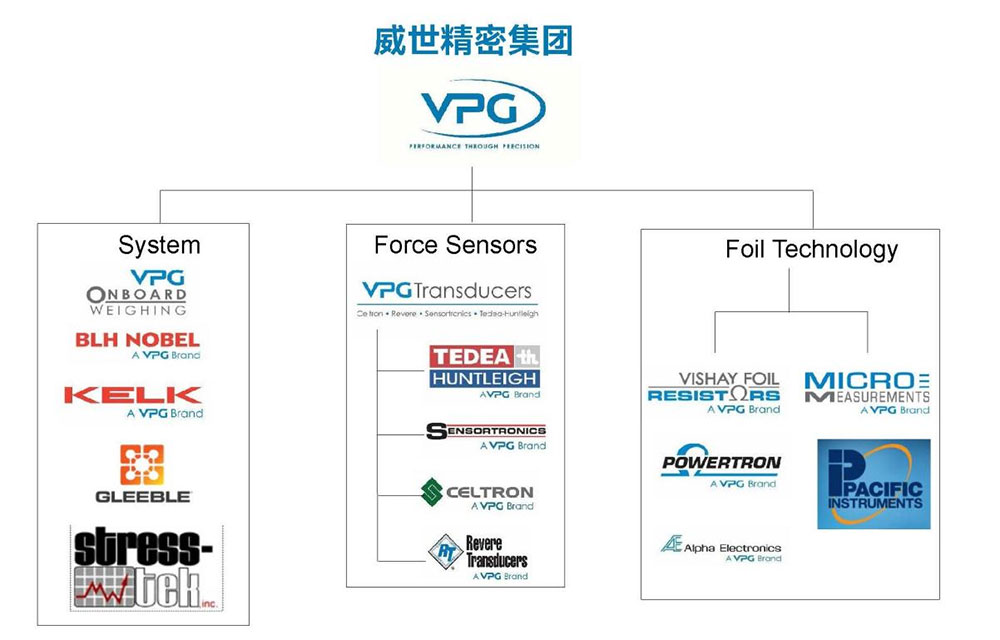

威世（VPG）傳感器共有六個品牌:
1)威世特迪亞-亨特利 （Vishay Tedea-Huntleigh）
2)威世傳感電子 （Vishay Sensortronics）
3)威世諾貝爾 （Vishay Nobel）
4)威世世銓 （Vishay Celtron ）
5)威世里維爾 （Vishay Revere）
6)威世 BLH （Vishay BLH）
7)威世微測量 （Vishay Micro-Measurements）
注：MM公司的應變計是目前全球領先的，也是梅特勒-托利多的應變計供應商。

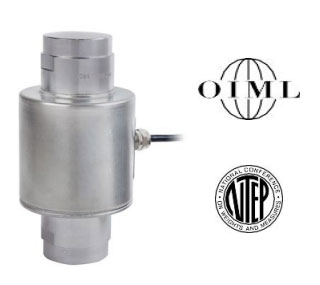

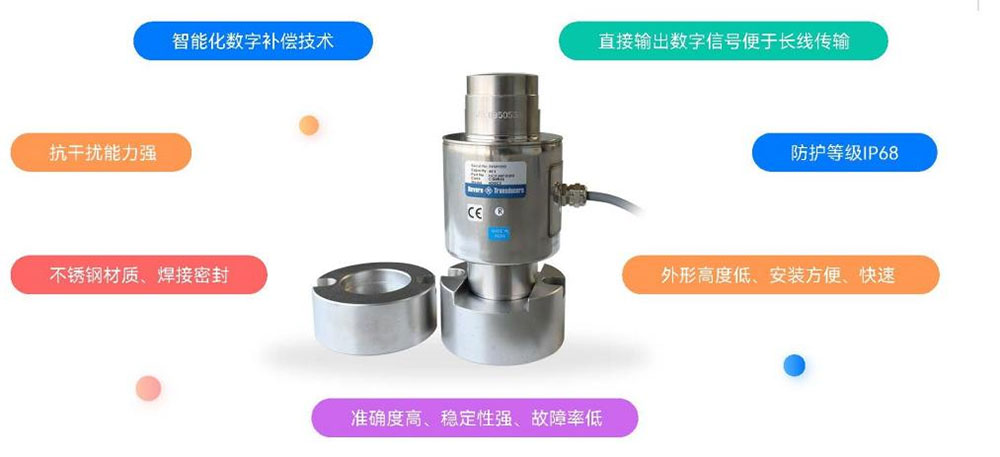

?。ǘ┩繴PG數字柱式傳感器DSC2
1．特性
量程： 30t
自對中，不銹鋼單柱設計
焊接密封, IP66/IP68/IP69K
OIML 認證(25t to 50t)
內置浪涌防護護
RS485/RS422 2-wire, 半雙工
內置 過載保護
可選項目：- 4-線
2．應用
汽車衡
料罐 桶槽 稱重
3．概述
DSC2是具有數字輸出的壓式不銹鋼傳感器
這種數字輸出使用戶能夠與每個DSC2進行單獨通訊，從而在系統設置、系統控制、轉角校正、故障檢測和稱重傳感器更換方面提供優勢。
本產品適用于公路，軌道稱重和過程稱重的應用。
焊接結構和內置浪涌保護確保該產品可以在惡劣的環境中成功使用。

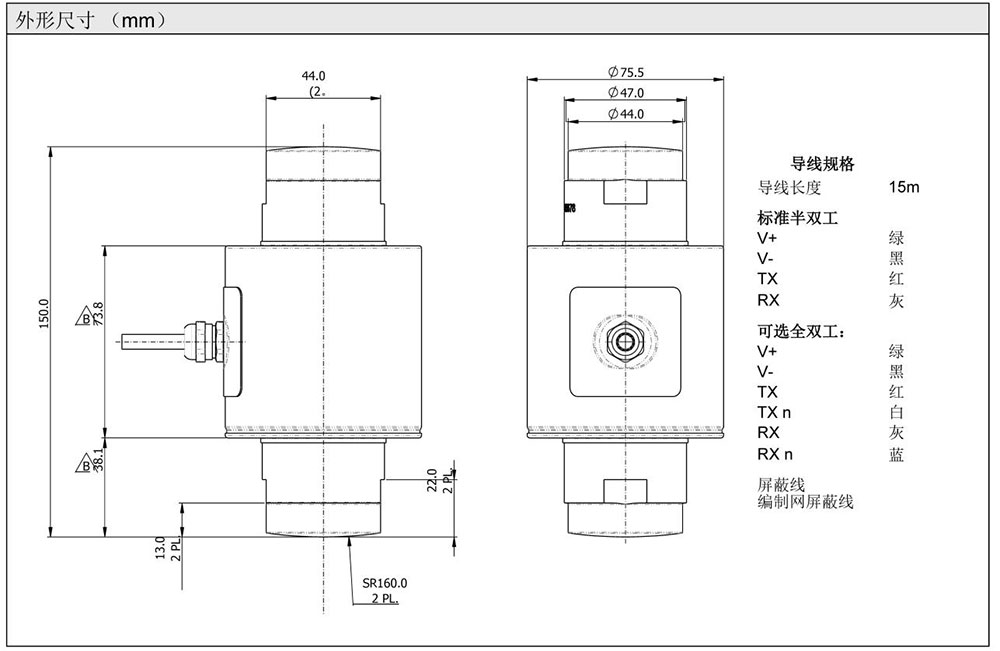

4．外形尺寸如下圖

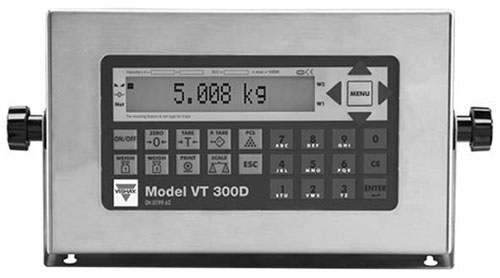

?。ㄈ┩繴PG稱重儀表VT300D
1．特性
支持?jǐn)?shù)字傳感器
簡單的數字傳感器校準
簡單數字角差補償
詳細的數字傳感器故障診斷
維護簡單
16字符液晶顯示
27字母數字和功能鍵
用于打印和網絡接口
模擬量輸出（選配）
兩個獨立的設置點
Alibi (Flash)數據記錄內存
時鐘
不銹鋼外殼（IP65）
稱重和計數操作模式
OIML R-76 10,000d 認證
4種可設定程式化票據格式
2．應用
汽車衡
庫存控制
工業稱重系統
平臺秤和計數秤料罐、桶槽、稱重
3．概述
VT300D是一款強大的顯示儀表，專為數字汽車衡、庫存控制和其他的稱重應用而設計。
鍵盤包括數字/字母鍵和功能鍵，方便數據輸入和設定。
一個16字符點陣式液晶顯示滿足在復雜工業應用狀況下的客戶需求。
用于稱重系統VT300D 和Vishay 數字傳感器（DSC, SCC,SBC & MDBD）能夠非常容易的實現系統的安裝，校準，角差補償，維護和診斷等。
VT300D軟件允許客戶通過選擇客戶名稱、材料類型或者卡車牌照等處理交易數據。在內存中儲存和維護所有的記錄。非常容易的修改編輯打印票據和報告格式。
安裝方式包括支架、墻式、桌面三種形式。

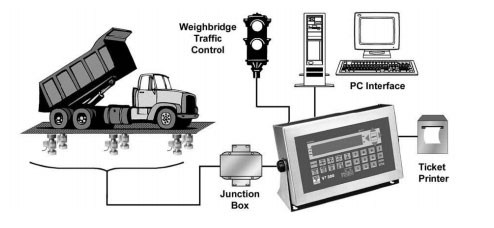

4．連接示意圖如下
二、設備生產工藝
（一）生產設備和工藝

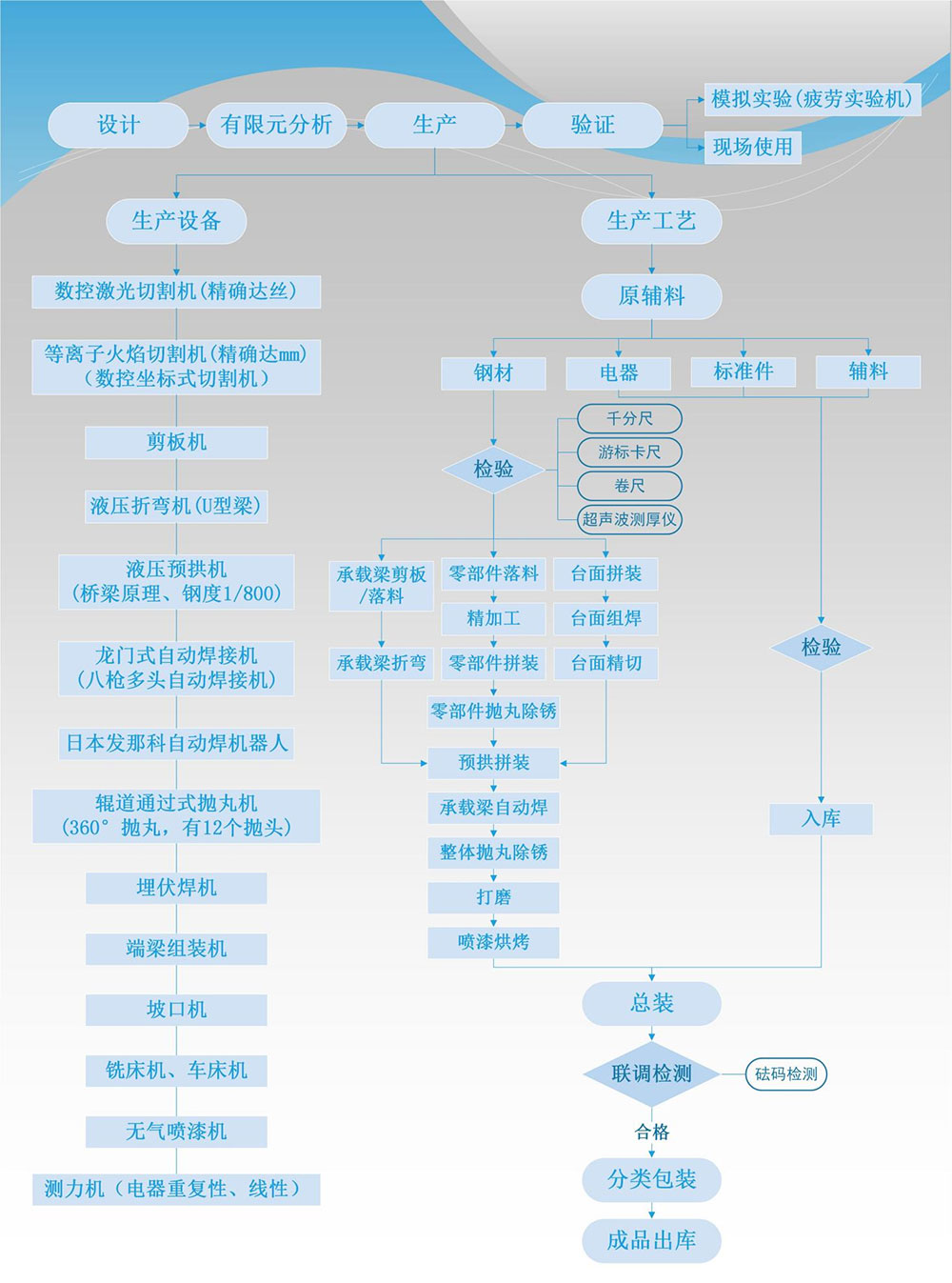

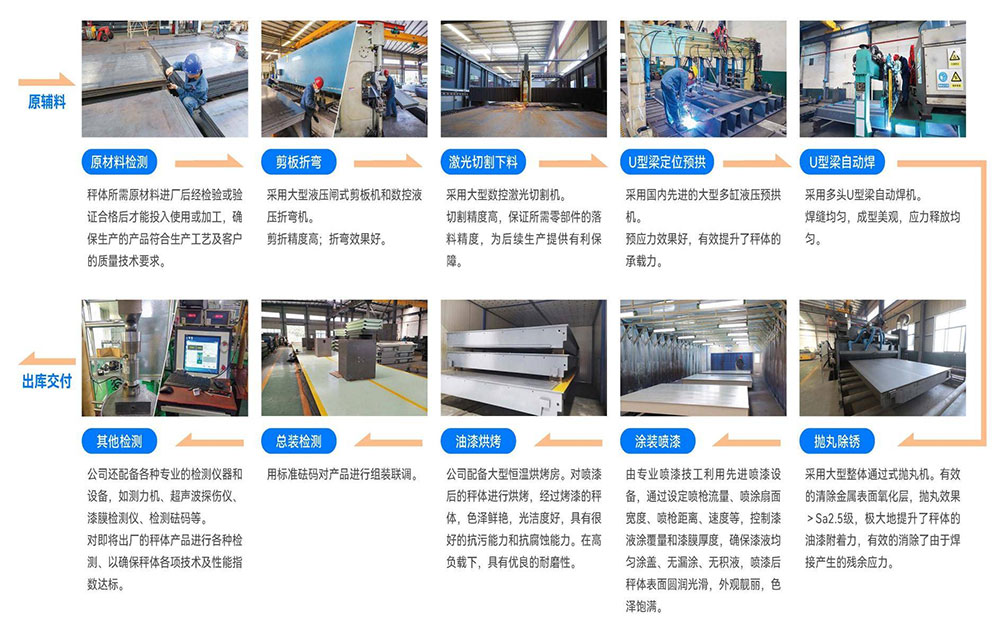

?。ǘ┥a(chǎn)流程圖
?。ㄈ┕に囂攸c(diǎn)

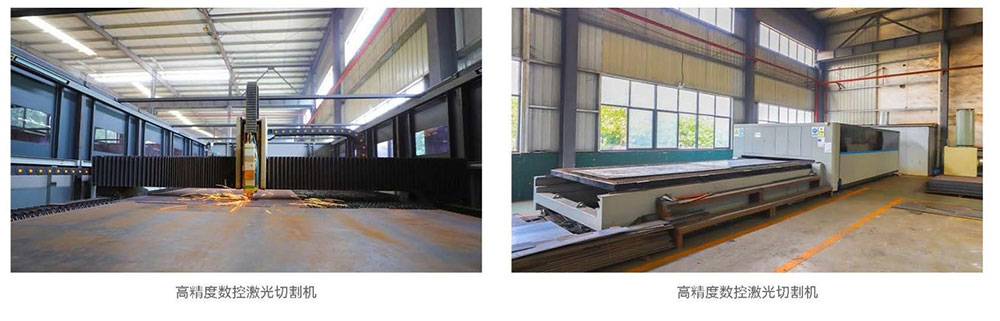

1．?dāng)?shù)控激光切割
激光切割是切割精度很高的精密設備，割縫整齊，精度高，割縫粗糙度小，熱影響區小，熱變形小，熱應力小，解決了火焰或等離子切割由于高溫高熱造成的變形及精度、應力等問題，用于解決各個部位零部件的切割精度問題，為后續加工提供強有力的保障。保證每一塊工件長度、寬度及對角線一致，避免由于拼裝組合導致的成型誤差問題。

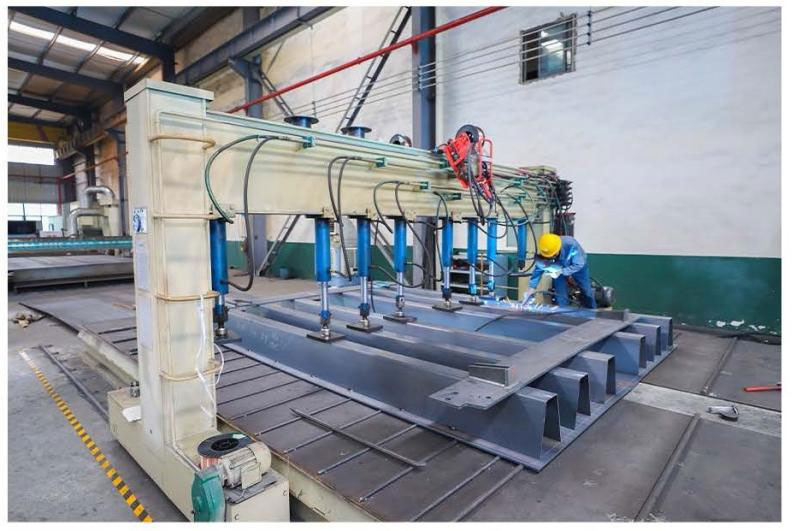

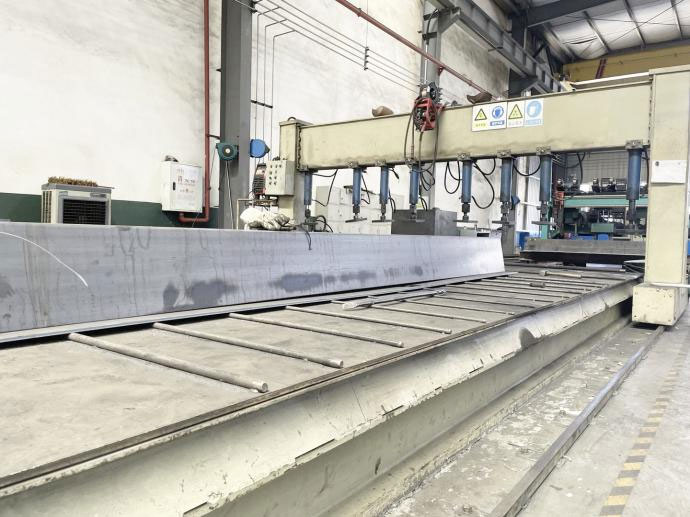

2．U型梁定位預拱
采用定制地磅專用大型多組液壓油缸+堅固的預拱平臺對U型梁進行反作用力冷彎預拱，此工藝的目的是為了減小秤臺使用過程中由于秤臺彎曲形變帶來的計量準確度問題，提高秤臺的承載能力及使用壽命。根據預拱設計值加載荷進行預拱，為抵消梁、拱、桁架等結構在荷載作用下產生的撓度，而在施工或制造時所預留的與位移方向相反的校正量，保證后期的精度的重要工藝。

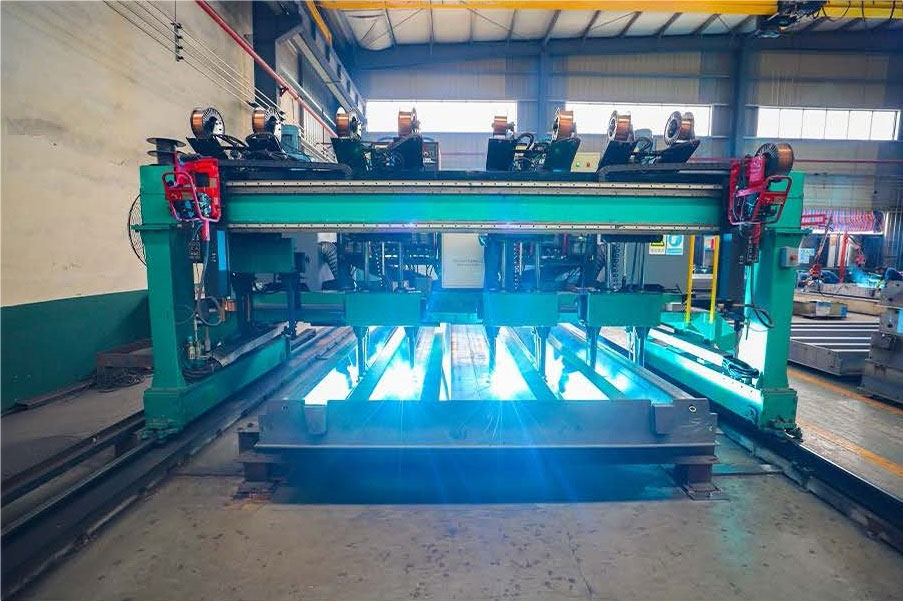

3．U型梁全自動數控焊接
采用定制地磅專用大型多頭齒輪齒條、伺服電機式數控自動焊接機對U型梁與面板的焊縫實行多條梁的連續性焊接，有效的控制了由于人工焊接多人多點焊接且電流電壓匹配不一致等帶來的應力釋放及焊縫結構力、焊接速度、成型一致性等問題。

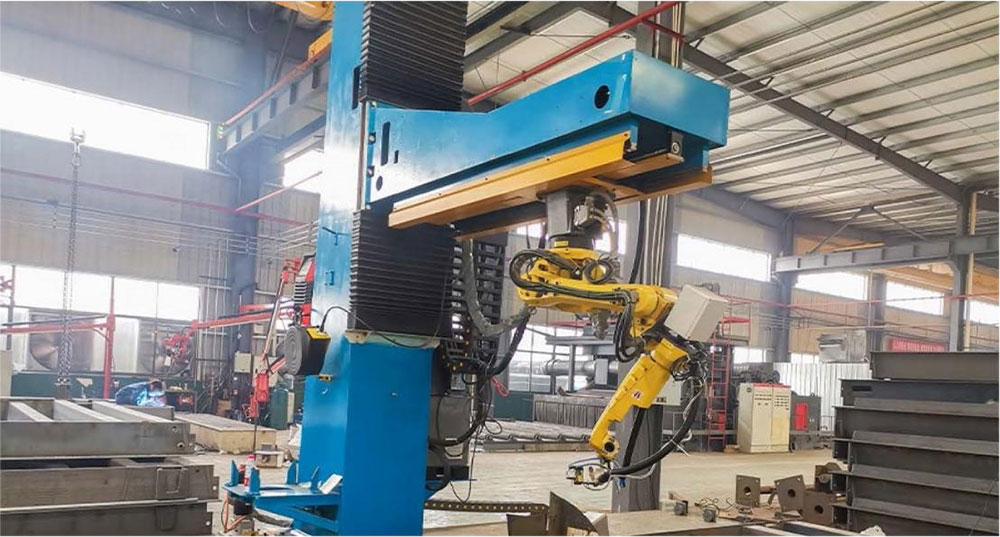

4．FANUC6+3軸機器人焊接手臂
日本發那科公司（FANUC）是當今世界上數控系統科研、設計、制造、銷售實力最強大的企業，F(xiàn)ANUC數控系統銷售額在世界市場上占50%。端梁、端面采用定制地磅專用FANUC6+3軸機器人焊接手臂焊接，有效的控制了由于人工焊接多人多點焊接且電流電壓匹配不一致等帶來的應力釋放及焊縫結構力、成型一致性問題。

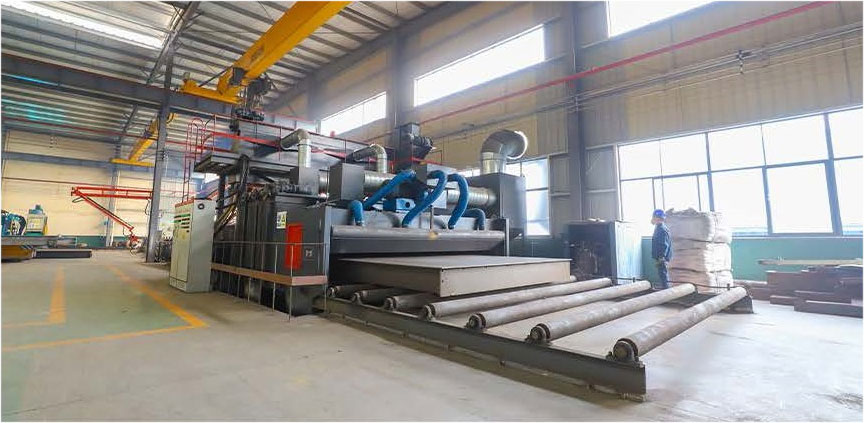

5．二次拋丸處理
該工序是地磅秤臺致關重要一道工藝，關乎秤臺由于使用過程中由于應力釋放產生形變，影響計量準確度的重要因素。
設備：采用大型12拋頭的地磅專用拋丸設備，對秤臺阻焊零部件和秤臺整體進行全方位無死角的拋丸除銹、消除焊接殘余應力，通過拋丸除銹后有效的使油漆對金屬表面的附著力增強、防腐效果大大提高，秤臺使用壽命更長。
工藝：賽寧特在拋丸工藝上對零部件及秤臺都做了拋丸處理，二次拋丸保證了使用零件表面產生一定厚度的冷作硬化層，稱為表面強化層，此強化層會顯著地提高零件的疲勞強度。
效果：1.消除部分焊接應力，2.除銹能力強，3.油漆附著力強，4.拋丸工藝處理后鋼材表面形成新應力層延長使用壽命達到GB8923-88Sa2.5級標準。

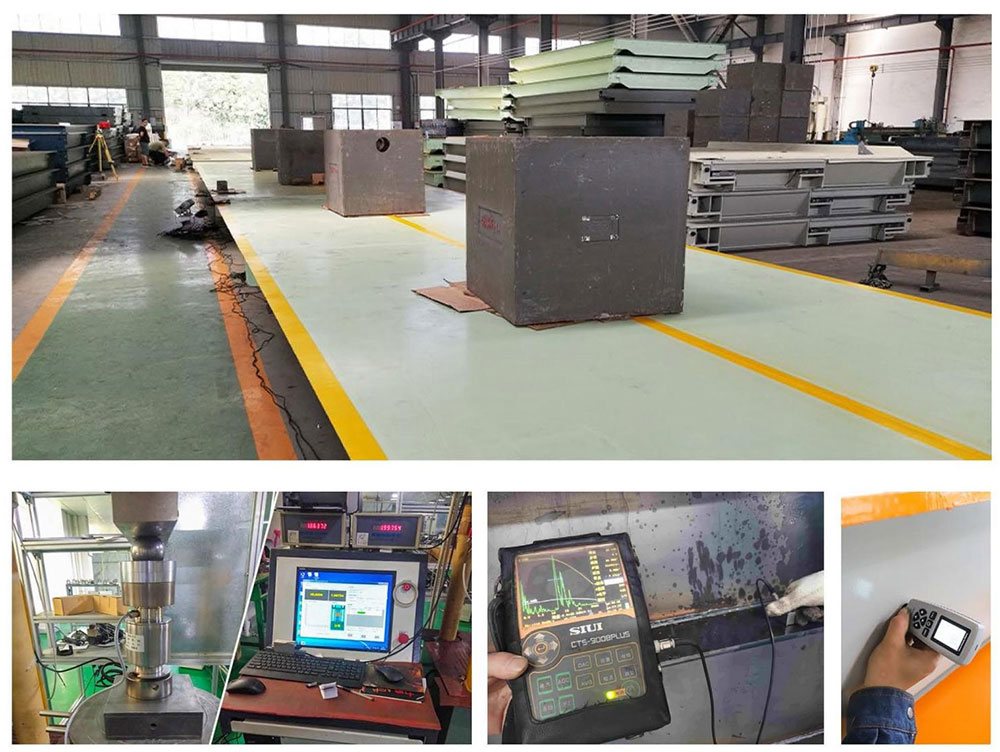

6．聯調檢測
用標準砝碼對產品進行組裝聯調，充足的砝碼，調角、滿稱量標定、超載、靜壓試驗，保證地磅的穩定性能、抗疲勞性能。此外，公司還配備各種專業的檢測儀器和設備，如測力機、超聲波探傷儀、漆膜檢測儀等。對即將出廠的秤體產品進行各種檢測、以確保秤體各項技術及性能指數達標。
